水环真空泵一直以其控制简单、消耗功率少、运行费用低、转速低、振动小、泵内无金属摩擦表面、结构简单、维修方便等优点，被广泛应用。但是水环真空泵在运行中的汽蚀现象是不可避免的，汽蚀对叶轮的侵害和损伤经常发生，叶轮损坏的严重程度可达到无法修补而被迫更换,所以对其实施优化改造是非常必要的。在水环真空泵前端加装大气喷射器以组成一套技术性能完善的抽气设备，这种抽气设备不仅能适应机组的起动和运行工况，提高机组凝汽器的真空度，而且能有效地改善水环真空泵的汽蚀性能..延长其使用寿命,提高其运行的可靠性。

优化改造的原理分析

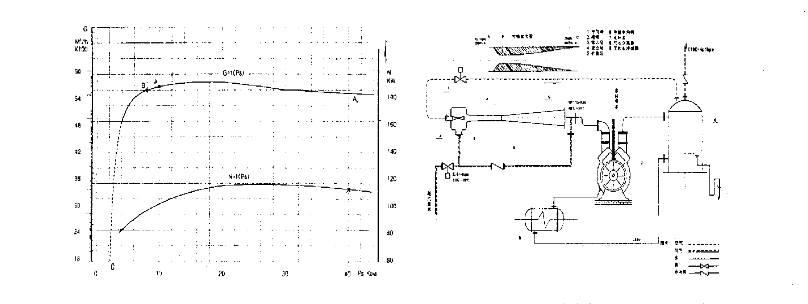

         水环真空泵，其性能曲线见左图。该曲线基木上可以分为两个区段,其中Ao-A段称为稳定段或称工作段,而A-B-C段称为不稳定段,该区段所反映出的水环真空泵性能是曲线斜率增大,水环真空泵的压缩比增大,吸气量明显下降;当水环真空泵吸气量位于该区间时，吸气量的变化会引起较大的真空波动，泵人口处于高度真空状态。

          在机组起动时，水环真空泵运行在性能曲线的稳定段,此时,水环真空泵具有工作可靠、运行稳定、汽蚀损害小和吸气量大的特性。在运行工况下，汽轮机真空远比起动时高,此时水环真空泵的工作点落人性能曲线的不稳定段,水环真空泵人口处于高度真空状态,压强比较大，容易出现汽蚀现象,甚至会发生叶片断裂事故，同时,机组的震动超标、噪音嘈杂以及运行电流极不稳定。基于对水环真空泉性能曲线和运行性能两者的分析、以及结合现场运行实践都已充分说明:水环真空泵在正常运行时的汽蚀现象是不可避免的，汽蚀对叶轮的侵害和损伤经常发生，叶轮损坏的严重程度可达到无法修补并被迫更换。由于水环真空泵单独运行时,在安全、经济两个方面都明显存在缺陷，所以对其实施优化才能提高设备的可靠性。

         改造是非常必要的，且对水坏真空泵实施优化右图给出了水环真空泵加装大气喷射器结改造后，应该使其在正常运行时避开真空泵的结构示意图,它以大气作为工作气体，通过喷嘴产不稳定区段。升高速约400m/s,使喷嘴后的压力降到4KPa左右。

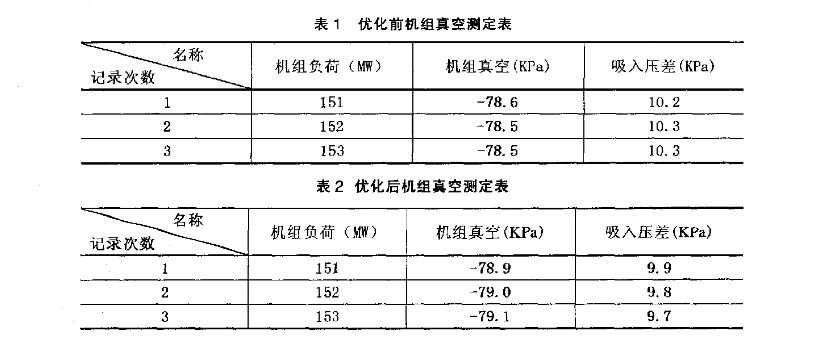

         为了克服水环真空泵在技术性能上的缺失，将凝汽器系统中的未凝结和不凝结气体抽出，对其进行优化改造。在其前端加装大气喷射出，提高了凝汽器的真空度,后经扩压器以组成一套技术性能完善的抽气设备，这种13KPa左右，从而使流入水环真空泵的气流压抽气设备能适应机组的起动和运行状况，可以强高于10KPa,避开了性能曲线的不稳定段。不得不说是一套高效率的抽气设备，并且能有效地改善水环真空泵的汽蚀性能、以下是提高水环真空泵是优化前后的两组实验数据:极限抽真空能力,延长叶轮使用寿命,提高抽气从表1中可以读出:改造前的机组真空泵对大气喷射器使用与不使用两种方式下的定值为-78.5KPa,引人压差为10.3KPa。从表2  机组运行情况进行的测定和比较,对比发现:经中可以读出:改造后的机组真空稳定优化的水环真空泵提高了机组凝
汽器的真空为-79.1KPa,引人压差为9.7KPa。大气喷射器投度,降低了噪音,减缓了汽蚀作用,减轻了振动人使用比水环真空泵单独运行时，吸人压差增強度,提高了机组运行的稳定性。大了0.6KPa,郎10.3 KP'a-9.7KPa=0.6KPu,综上所述，水环真空泵加装大气喷射器系统的抽吸性能要优于水环真空泵单独运行时的抽吸性能。
