旋片真空泵是一种油封式真空泵，有单级旋片真空泵和双级真空泵两种，在真空技术中，是基本的真空取得设备之一。旋片式真空泵能够抽除密封容器中的气体，可是旋片式真空泵不能用于抽除对金属有腐蚀性的和含有颗粒尘土的气体。



一、旋片式真空泵的结构特征：

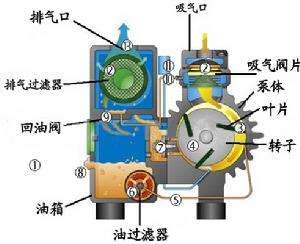

　　旋片式真空泵是一种容积泵，它泵腔内的旋片在泵腔中接连作业将气体吸入并紧缩，然后由排气口排出。旋片真空泵主要由定子、转子、旋片等组成，转子被装入定子腔内，转子槽中有两块旋片，旋片弹簧置于两旋片之间。定子上的进、排气口被转子和旋片分别为两部分。当转子在工作时，旋片在弹簧张力与本身离心力的一起作用下其端部紧贴于泵腔内壁滑动，周期性循环地将进气口的腔内容积扩展而吸入气体，于此一起逐渐缩小排气口内的容积，将气体从排气口送出，达成抽取气体的目的。

　　旋片真空泵进气口有金属丝粗过滤网，能避免外来尘粒颗粒吸入泵内。油分别器内设备有油气分离作用的排气过渡器。吸气口内的吸气阀在泵停止作业时，阻隔泵与被抽物，阻遏油进入被抽环境，旋片真空泵由直联的电动机联轴驱动。

二、旋片式真空泵的适用规划：

　　1.旋片真空泵适用于密封环境的抽真空。如真空包装处理、真空成形处理、真空吸引作业等。

　　2.进口压力规划：100Pa—100000 Pa。旋片式真空泵作业环境温度和应控制在5~40℃。

　　3.真空泵不能抽除液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。

　　4.一般供给的电动机不防爆，如过要求防爆或有其它特殊要求时，选择的电动机有必要符合相关的规范。
