真空系统是指由真空泵、真空计及各种零件通过管道以适当的方式联接，组合成能达到一定真空度要求的装置。今天给大家介绍下常见的几种除尘器：



      粗除尘器



      粗除尘器结构简单，使用方便，常被采用,主要用于第一级除尘。



      钢屑除尘器



      将不锈钢屑或铜屑装入铜丝网袋中,置于真空室出口处，直径略大于真空管道直径的10%左右;长度以30~60cm为宜。装入钢屑片的疏密程度要适当，以免除尘效率低或气阻太大,它亦可对被抽气体进行降温，常和旋风除尘器匹配使用。

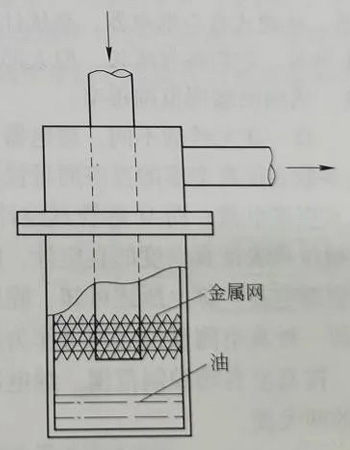

图 2-19 改进型金属网除尘器


      金属网除尘器



      这种除尘器的使用方式有两种：(1)金属网视被抽气体中灰尘颗粒的大小而选择适合的网目，将其置于真空室出口处，其除尘原理是机械阻挡。(2)改进型金属网除尘器。如图2-91所示,在底部装入真空泵油，使气流中夹带的大部分灰尘微粒被油黏附，没被黏附的灰尘再经金属网过滤。



      障板除尘器



      障板除尘器的除尘原理和障板图2-91改进型金属网除尘器式机械阱相似。在真空室出口处装一直径大于真空管道直径的钢板，且与出口处形成环形间隙，其间隙总面积大于管道截面积；或用几层不透光的障板组合加水冷，组成如百叶窗式、塔式结构等,既可除尘，又可降温，设计计算方法类似板阱。在真空系统中装置除尘器，对流导影响很大，为了满足工艺要求，需采用更大的真空泵，既增加设备投资，也不便于运转维修，故在选用除尘器时要充分考虑利弊两方面，以求经济合理。
