旋片真空泵原理增加极限真空
时间:2019-02-12 10:31
来源:德耐尔
作者:admin
点击:次

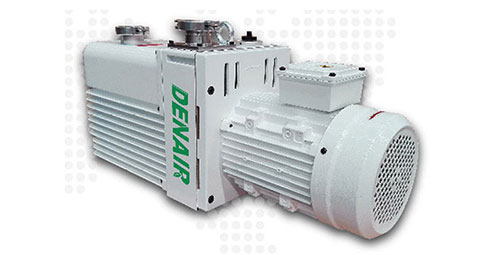

旋片真空泵可以去除密封容器中的干燥气体,并且如果安装气镇装置,则可以去除一定量的可冷凝气体。但是,它不适合去除氧气过高,对金属有腐蚀性,对泵油有化学反应性,并含有微粒粉尘的气体。 德耐尔旋片真空泵有单级和双级两种形式。所谓的两级是将两个串联的单级泵连接起来。通常,将其制成两个阶段以获得更高的真空度。
旋片真空泵的抽速与入口压力之间的关系如下:在入口压力为1333 Pa,1.33 Pa和1.33×10 -1(Pa)时,抽速值不应小于95泵的标称泵送速度的百分比,50%和20%。
旋片真空泵主要由泵体,转子,旋转叶片,端盖,弹簧等组成。转子偏心地安装在旋转叶片泵的空腔中,转子的外圆周与泵室的内表面相切(两者之间存在小的间隙),并且两个转子叶片安装在转子中插槽。当旋转时,旋转叶片的顶端通过离心力和弹簧的张力保持与泵室的内壁接触,并且转子的旋转驱动旋转叶片沿着内壁滑动。泵室。
旋片真空泵的旋转叶片将由转子,泵室和两个端盖包围的新月形空间分成A,B和C三部分。当转子沿箭头方向旋转时,空间与吸入口连通体积逐渐增加并处于吸入过程中。与排气口连通的空间C的容积逐渐减小,并且处于排气过程中。中心空间B的体积也逐渐减小并且处于压缩过程中。由于空间A的容积逐渐增加(即,膨胀),气体压力降低,并且泵入口处的外部气体压力强于空间A中的压力,从而吸入气体。
当空间A与吸入口隔离时,即与空间B的位置隔开时,气体开始被压缩,体积逐渐减小,最后与排气口连通。当压缩气体超过排气压力时,排气阀被压缩气体推开,气体通过油箱中的油层排放到大气中。泵的连续操作实现了连续泵送的目的。如果排出的气体通过空气通道并转移到另一个阶段(低真空水平),则它被低真空阶段抽走,然后被低真空阶段压缩并排放到大气中,这构成了两个阶段泵。此时,总压缩比由两个阶段承担,从而增加极限真空。
旋片真空泵主要由泵体,转子,旋转叶片,端盖,弹簧等组成。转子偏心地安装在旋转叶片泵的空腔中,转子的外圆周与泵室的内表面相切(两者之间存在小的间隙),并且两个转子叶片安装在转子中插槽。当旋转时,旋转叶片的顶端通过离心力和弹簧的张力保持与泵室的内壁接触,并且转子的旋转驱动旋转叶片沿着内壁滑动。泵室。
旋片真空泵的旋转叶片将由转子,泵室和两个端盖包围的新月形空间分成A,B和C三部分。当转子沿箭头方向旋转时,空间与吸入口连通体积逐渐增加并处于吸入过程中。与排气口连通的空间C的容积逐渐减小,并且处于排气过程中。中心空间B的体积也逐渐减小并且处于压缩过程中。由于空间A的容积逐渐增加(即,膨胀),气体压力降低,并且泵入口处的外部气体压力强于空间A中的压力,从而吸入气体。
当空间A与吸入口隔离时,即与空间B的位置隔开时,气体开始被压缩,体积逐渐减小,最后与排气口连通。当压缩气体超过排气压力时,排气阀被压缩气体推开,气体通过油箱中的油层排放到大气中。泵的连续操作实现了连续泵送的目的。如果排出的气体通过空气通道并转移到另一个阶段(低真空水平),则它被低真空阶段抽走,然后被低真空阶段压缩并排放到大气中,这构成了两个阶段泵。此时,总压缩比由两个阶段承担,从而增加极限真空。
