水环真空泵是液环真空泵中更常见的一种。液环式真空泵是带有多叶片的转子偏心装在泵壳内。当它旋转时，把液体抛向泵壳并形成与泵壳同心的液环，液体同转子叶片形成了容积周期变化的旋转变容真空泵。当工作液体为水时，称水环真空泵。

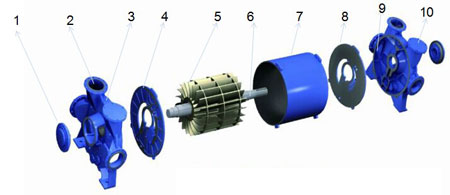

水环真空泵爆炸图

1-轴承封盖；2-吸气口；3-端盖；4-前吸排气圆盘；5-叶轮
6-轴；7-泵体；8-后吸排气圆盘；9-端盖；10-排气口

水环泵更初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

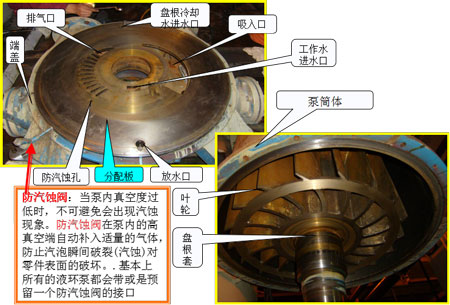

水环真空泵结构图

水环真空泵的工作原理：

如上图：在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片底端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。

水环真空泵的优点：

●结构简单，制造精度要求不高，容易加工。

●结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。故用小的结构尺寸，可以获得大的排气量，占地面积也小。

●压缩气体基本上是等温的，即压缩气体过程温度变化很小。

●由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。

●吸气均匀，工作平稳可靠，操作简单，维修方便。

水环真空泵的缺点：

●效率低，一般在30%左右，较好的可达50%。

●真空度低，这不仅是因为受到结构上的限制，更重要的是受工作液饱和蒸气压的限制。用水作工作液，极限压强只能达到2000~4000Pa。用油作工作液，可达130Pa。

总之，由于水环泵中气体压缩是等温的，故可以抽除易燃、易爆的气体。由于没有排气阀及摩擦表面，故可以抽除带尘埃的气体、可凝性气体和气水混合物。有了这些突出的特点，尽管它效率低，仍然得到了广泛的应用。
