简介:

旋片真空泵是利用转子和可在转子槽内滑动的旋片的旋转运动以获得真空的一种变容机械真空泵。当采用工作液来进行润滑并填充泵腔死隙，分隔排气阀和大气时，即为通常所称的油封旋片真空泵。

在油封旋片真空泵中，国内习惯上称皮带传动的为旋片真空泵，而把泵与电机直接连接或用联轴器连接的称为直联旋片真空泵。并且有单级和双级之分。共同特点是结构较简单，使用方便，能从大气压力下起动，可直接排入大气，偏心质量较小，维护简便，双级泵的极限压力为6×10-2～1×10-2Pa，单级泵的极限压力为10～200Pa左右。

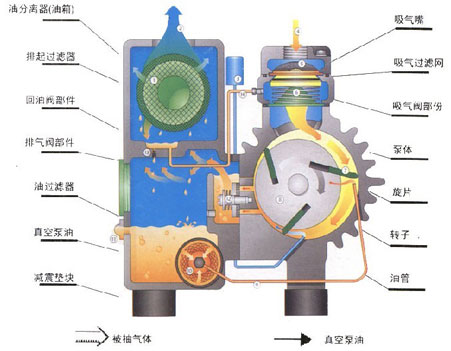

抽气原理：旋片泵，它有偏心地装在定子腔内的转子及转子槽内的两个或数个旋片，转子与泵壳内表面或相切或相交，转子带动旋片旋转时，旋片借离心力(有的还有弹簧力)紧贴缸壁，把进排气口分割开来，并使进气腔容器周期性扩大而吸气，排气腔容积则周期性地缩小而压缩气体，借气体和油的压力推开排气阀排气，从而获得真空。

气镇原理

油封机械真空泵的压缩室上开一小孔，并装上调节阀，当打开阀并调节入气量，转子转到某一位置，空气就通过此孔掺入压缩室以降低压缩比，从而使大部分蒸汽不致凝结而和掺入的气体一起被排除泵外起此作用的阀门称为气镇阀。

原因：由于真空泵的抽气过程是一压缩过程，故当有水蒸汽之类的可凝性气体时，如果在排出泵腔前达到其饱和蒸汽压力，则会凝结在油中，使泵油乳化变质，润滑密封性能变坏，凝结物在吸气腔中还会重新变成气态，使真空度降低。

原理：排气腔的压力是由空气分压力和蒸汽分压力二部分组成的，只有当二者之和足以克服排气阀的大气压力和弹力时，才发生排气。气镇阀的作用，是在排气发生之前向泵的排气腔充入一定量空气，以降低排气压力中的蒸汽分压力，当它低于泵温下的饱和蒸汽压时，即可随充入气体排出泵外，而避免凝结在泵油中。另外，当密闭泵口运转时，已混入油内的可凝性气体的凝结物或气相就会溶于油中，油中的物质又会在泵腔内从油中逸出，这时如果开气镇工作，也可抽除一定量的可凝性物质，从而起到一定净化作用，延长泵油的使用期。真空泵油较贵，货源亦有限，因此合理使用气镇有着很大的经济意义。

气镇阀优缺点 ：

优点：

满足抽出潮湿空气的要求，而不致水蒸气污染油质

可以恢复真空泵的极限压力

净化真空泵的泵油

恢复真空泵的极限真空度

缺点：

大气会漏入到泵的吸气端，影响泵的抽速与极限真空，使泵的极限真空度降低。但是仅在气镇阀工作的时候才有影响。

单级旋片泵不能达到高真空的原因

有以下三点：

(1)泵的结构上存在有害空间，该空间中的气体是无法排除的

(2)由于在泵工作时，泵腔的吸气空间与排气空间存在着一定的压力差。

(3)泵油在泵体内循环流动过程中会溶解进大量气体和蒸气。

因此：

为了提高泵的极限真空度，除了提高泵体、转子、旋片的加工精度，尽量减少装配间隙和有害空间以外更有效的办法是将两只单级泵串接起来，组成双级泵。
